Kennlinie eines Drosselventils

1 Aufgabenstellung

· Aufnahme der Kennlinie eines Drosselventils

· Vergleich von verschiedenen Schaltungen (DBV-Drossel/Drossel-Drossel) zur Kennlinienaufnahme

2 Schaltung mit zwei Drosseln

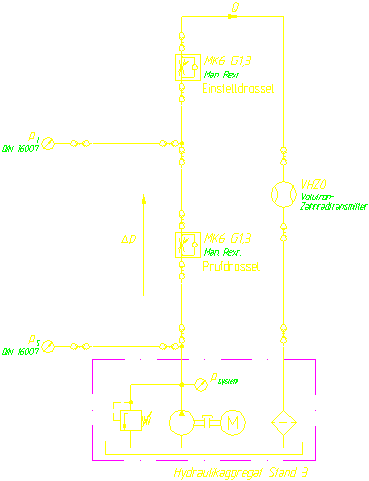

Für die Aufnahme der Kennlinie der Prüfdrossel wurde folgende Schaltung aufgebaut:

Durchführung der Messung:

Zuerst wurde die Prüfdrossel auf einen fixen Wert ein-gestellt und danach mithilfe der Einstelldrossel der komplette Bereich von Q_max (je nach Einstellung 2 bis 6 l/min) bis Q_min (ca. 0 l/min) aufgenommen.

Als Einstelldrossel wurde bei allen Messungen das gleiche Bauelement verwendet.

Es wurden zwei verschiede Drosseln geprüft.

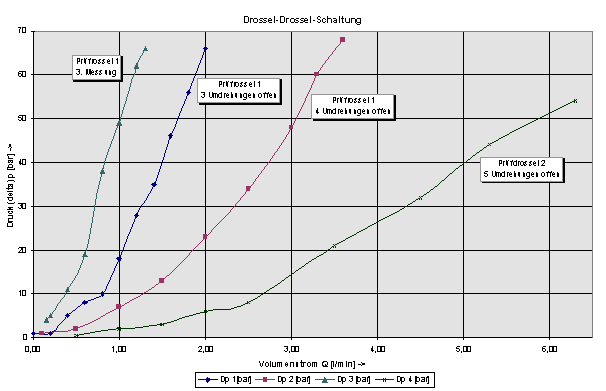

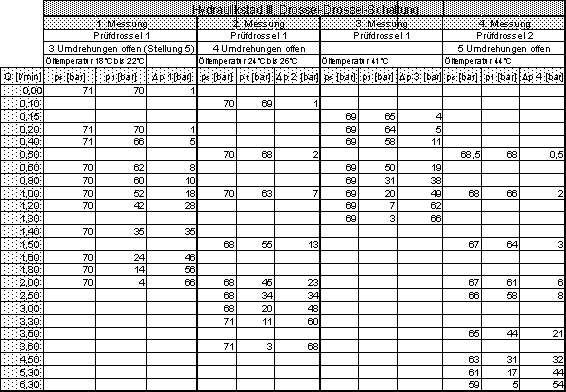

2.1 Kennlinie

Zwischen Q = 0 bis 0,5 l/min war aufgrund der schwankenden Digitalanzeige (±0,1 l/min) des Volutron Zahnradtransmitters eine genaue Ablesung des Volumenstroms nur schwer möglich.

3 Vergleich zwischen Drossel und DBV als Q-Regler

Hierzu wurde die Schaltung dieser Gruppe (zwei Drosseln, vergl. Punkt 2) mit der Schaltung der anderen Gruppe verglichen, die anstelle der Einstelldrossel ein Druckbegrenzungsventil verwendeten:

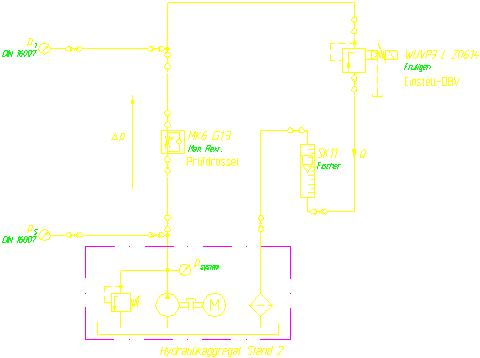

Schaltung der anderen Gruppe mit DBV zum Einstellen von Q

3.1 Kennlinie

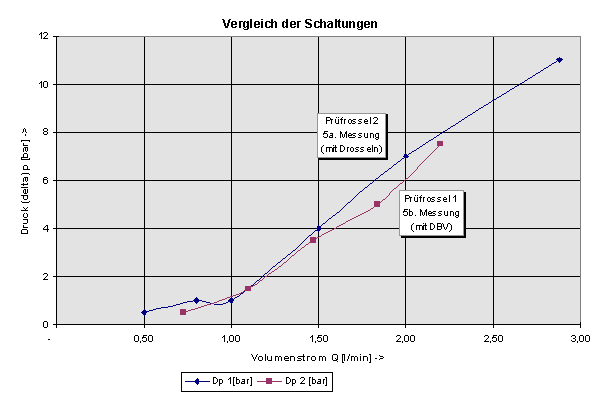

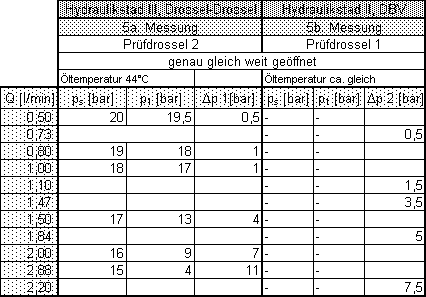

Die zu vermessenden Drosseln beider Gruppen wurden gleich eingestellt und die Kennlinie aufgenommen, der Systemdruck wurde von 70 auf 20 bar reduziert:

4 Interpretation der Messergebnisse

4.1 Drossel-Drossel-Schaltung

Desto weiter die Prüfdrossel geöffnet wird, desto flacher wird die Kennlinie (selbst bei hohen Volumenströmen nur mehr geringer Druckabfall).

Im unteren Kennlinienbereich (kleine Q) handelt es sich wie erwartet um eine Parabel:

Dp » Q²; exakt Q = a · A · )

Im oberen Kennlinienbereich geht die Kurve jedoch in eine Gerade über.

4.2 Drossel-DBV-Schaltung

Auch bei höheren Volumenströmen ist die Kennlinie im Gegensatz zu der vorigen Schaltung noch parabelförmig. Dies lässt sich folgendermaßen erklären:

Sobald Q und damit Dp steigt, wird der Druckabfall an der Einstelldrossel/-DBV sehr gering.

Während bei der Drossel (meist eine einfache Blende) für dieses gewünschte Q ein größerer Druck notwendig ist (und somit die Kennlinie flacher wird), regelt das DBV nach um die Druckverhältnisse zu gewährleisten.

Somit ist die DBV-Schaltung die bessere der beiden.

Ein Vergleich mit den offiziellen Mannesmann-Rexroth-Datenblättern ist nur schwer möglich, da diese für höhere Volumenströme aufgenommen sind.
